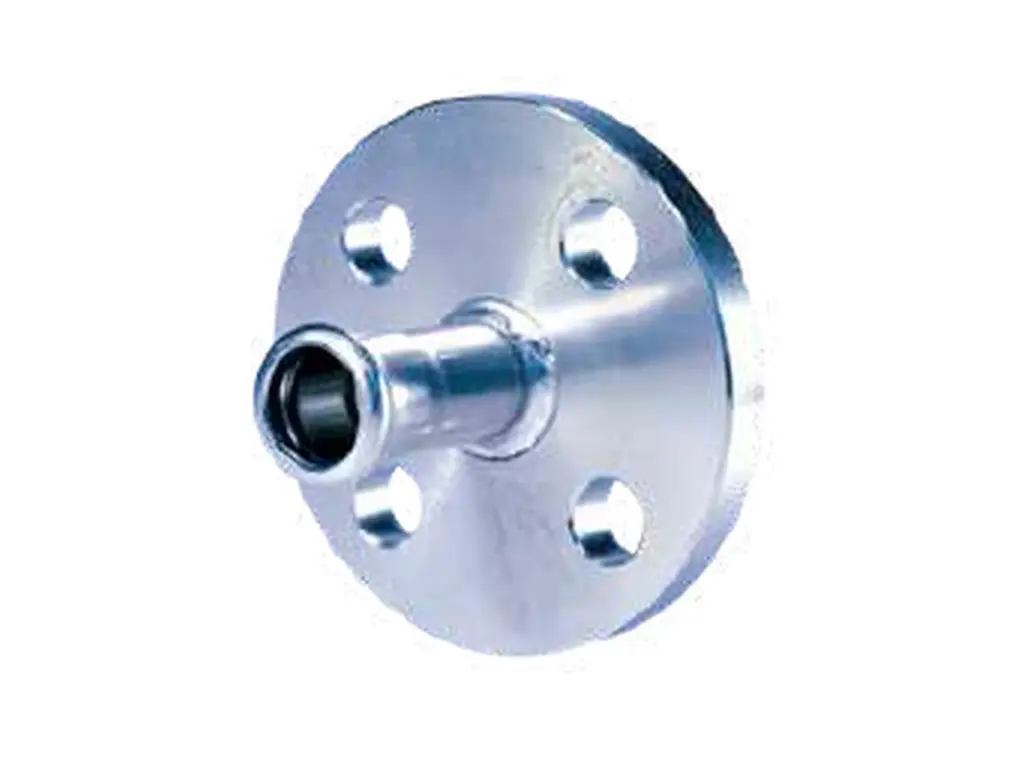

União flangeada PN10/16
União flangeada PN10/16 — aço carbono galvanizado
- Qualidade / AISI
- 316
- Acabamento
- Galvanizado
- Norma
- DIN EN 10305-2
- Pressão nominal
- 16.00 bar
- Temperatura mínima
- -10.0 °C
- Temperatura máxima
- 110.0 °C
- Características
- Sistema Pressfitting em aço carbono galvanizado · Prensagem com perfil "M" · Acessórios em aço não ligado E-235 +N / material 1.0308 · Galvanização para proteção exterior · Junta standard EPDM · Designação na ficha FILTUBE 2015: «BRIDA ADAPTADOR» · A ficha marca explicitamente PN16 apenas nas medidas 76,1 / 88,9 / 108; essa distinção foi preservada
DOCUMENTAÇÃO
Documentação técnica
Fichas técnicas e documentação complementar associadas a este produto.
Dados técnicos
Referências e medidas
| Código | Referência | Medida | PN | B (mm) | Marcação (un) | Cotação |
|---|---|---|---|---|---|---|
| 07450934 | 07450934 | 42 | — | 80 | — | Pedir cotação ↗ |
| 07450936 | 07450936 | 54 | — | 96 | — | Pedir cotação ↗ |
| 07450937 | 07450937 | 76,1 | 16 | 134 | PN16 | Pedir cotação ↗ |
| 07450938 | 07450938 | 88,9 | 16 | 141 | PN16 | Pedir cotação ↗ |
| 07450939 | 07450939 | 108 | 16 | 166 | PN16 | Pedir cotação ↗ |
1–5 de 5 referências
